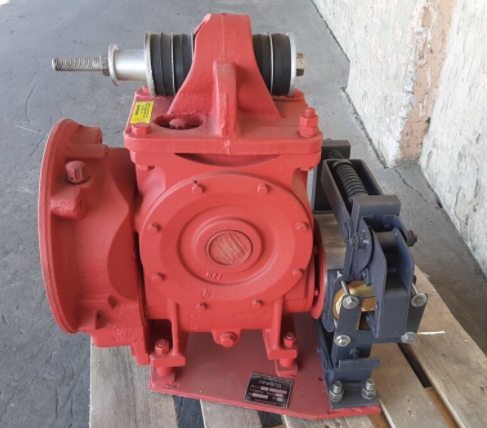

Привод передвижения крана ПК-6.3

Описание товара
Привод передвижения крана ПК-6,3: монтаж, ремонт, установка
Общие характеристики
  • Подробное описание



Привод передвижения крана ПК-6,3 (основной вариант) и его исполнения (ПК-6.3П, ПК-6.3С, ПК-6.3Р, ПК-6.3Д) предназначены для комплектации ходовых тележек и механизмов стрелы башенных строительных кранов.

Приводы также могут быть использованы для установки в других механизмах в качестве мотор-тормоз-редукторов, работающих при повторно-кратковременном режиме с реверсом, пусковыми и тормозными перегрузками и постоянными или переменными нагрузками при установившихся оборотах двигателя.

Описание исполнения

1.    ПК-6.3.000 - Привод для унифицированных ведущих ходовых тележек кранов.
2.    ПК-6.ЗП.000 - Привод для механизмов передвижения некоторых моделей тяжелых кранов (без тормозного устройства и рамы).
3.    ПК-6.3Д.000 - Привод для специальных ходовых тележек (без тормозного устройства и амортизатора).
4.    ПК-6.3С.000 - Привод для механизмов стрелы крана (без амортизатора).
5.    ПК-6.3Р.000 - Привод для ремонтных и других целей (без электродвигателя и электромагнита).

Описание конструкции

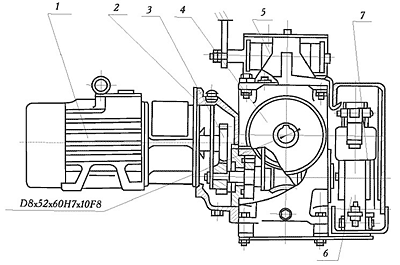

 Привод ПК-6.3 состоит из приводного электродвигателя 1, соединенного с глобоидным редуктором переходным фланцем 2, в корпусе которого находится зубчатая передача 3. Глобоидный редуктор 4 с межосевым расстоянием 125 мм состоит из червяка с двумя выходными концами и колеса со шлицевым отверстием в ступице. К верхним лапам корпуса редуктора прикреплен амортизатор 5, к нижним - рама с установленным на ней тормозом. Тормозной шкив 7 смонтирован на выходном конце червяка. Крутящий момент от вала двигателя через зубчатую передачу 3 (шестерня установлена на валу двигателя, зубчатое колесо - на червяке) передается червяку, который вращает колесо редуктора, соединенное посредством шлицевого вала с ходовыми колесами крана. Торможение осуществляется прижатием колодок тормоза к шкиву сразу же после отключения электродвигателя и остаются в таком положении вплоть до пуска привода.

Характеристики:

  • Мощность электродвигателя, кВт — 6,3
  • Передаточные числа приводов — 16
  • Исполнение двигателей — MTF 111-6, MTF 112-6, MTKF 111-6, MTKF 112-6
  • Крутящий момент, H*м — 2200
  • Допустимый момент на выходном валу привода, Н*м — 3200
  • Тип тормоза — ТКТ-200/100
  • Тип амортизатора — резиновый
  • Габаритные размеры (L х B х H), мм — 1440 х 520 х 660
  • Масса привода, кг — 170 - 250
